Střídavé pohony hlavniho vřetene BLAST-E
BLAST-E je určen pro průmyslové aplikace požadující řízení rychlosti (od nuly do maximální rychlosti), momentu nebo nastavení do určité polohy (polohování). Je neobyčejně kompaktní, spolehlivý, snadný pro ovládání; vhodný pro řízení střídavých servomotorů, asynchronních motorů s kotvou nakrátko.DSP řídící systém umožňuje vysokou programovací flexibilitu. PWM modulace a nízko-ztrátové polovodičové prvky umožňují vysokou výkonnost.
Použití frekvenčního měniče BLAST-E
Měnič Blast-E je vhodný pro použití v jednomotorových i vícemotorových aplikacích s asynchronními motory nebo bez kartáčovými střídavými synchronními servomotory.- kompresory, čerpadla, odstředivky
- čerpadla pro centrální vytápění
- v textilním a papírnickém průmyslu
- větrací systémy
- dopravní pásy, balící stroje
- frézky, dřevoobráběcí stroje
- zvedací zařízení, výtahy jeřáby
- děličky, mlýny
- tiskařské stroje
Řídící módy
- SFT (Stator Flux Torque Control) přímé řízení momentu (DTC)
- SB (Sinusoidal Brushless Control) řídící mód pro řízení střídavých servomotorů
- SB+Posi (Sinusoidal Brushless Control) řídící mód pro řízení a polohování střídavých servomotorů
- FVC (Flux Vector Control) vektorové řízení
- SVC (Spase Vector Control) skalární řízení
 Technická data |
| PWM modulace | 1; 1,5; 2; 4; 8; 12kHz (min. 4kHZ pro SB a SB+Posi) |
| Resolverový vstup | zdrojová frekvence 4kHz, rozložení 12bit/otáčku |
| Konfigurační parametry | Jmenovitý proud, frekvence, rychlost, napětí výkon, počet pólů, účiník |
| Řízení frekvence | 0 - 1000Hz |
| Řízení momentu | od +/- 10% do +/-20% pro jmenovitou hodnotu motoru |
| Akcelerace/decelerace | 0,3 do 40 000 sec. |
| Typ rampy | lichoběžníková, "S" rampa |
| Řízení proudu | až do 200% jmenovité hodnoty |
| Přetížení | 150% nad jmenovitou hodnotu 200% nad jmenovitou hodnotu |
| Frekvenční odlehčení | 1 - automatické 2 - manuální s redukcí proudu |
| Frekvenční řídící vstup | 0 - 10 kHz |
| Analogový řídící vstup | +/- 10V, 4 - 20mA |
| Programové příkazy | 24V vstup 2 |
| Signalizace alarmu | reléový kontakt 0-110V ac - AC1 |
| Programovatelná signalizace | reléový kontakt 0-110V ac - AC1 |
| PID regulátor | signál z hlavní reference |
| Pomocný výstup, konfigurovaný pomocí DIP spínačů | analogový 0-10V/0-10kHz |
| Ochrany | Proudové omezení (jen SB a SB+Posi) Motorová ochrana (limit nebo I2t) Přetížení (pouze měniče) Podpětí (<400V DC) Přepětí (>800V DC) Teplotní ochrana pohonu s možností zobrazení teploty na displeji Tepelná ochrana brzdného odporu Ochrana proti zkratu mezi fázemi s ochranným vodičem Chyba zpětné vazby |
| Základní programování | Digitální programování pomocí 4 kláves z klávesnice dále pomocí softwaru XBLAST |
| Sériový port | DEVICE NET(není opticky izolovaný) základní komunikace |
| Síťové propojení pomocí | CAN-BUS(DeviceNet), PROFIBUS, SERCOS, RS485(modbus), RS232 pro připojení k počítači |
| Dynamická brzda | vestavěná brzdná jednotka do 22kW |
| Brzdný rezistor | vestavěný do 11kW |
| Typové řady |
| Velikost A | Trojfázové napájení |
Výstupní proud [A] |
Výkon měniče při 400V [kW] |
Maximální výstupní proud [A] |
Zdánlivý výkon měniče [kVA] |
| BLAST-E 0007 BAH | 380V -15% 480V +5% 45/65Hz |
2,5 | 0,75 | 5 | 1,7 |
| BLAST-E 0011 BAH | 3,5 | 1,0 | 7 | 2,4 | |
| BLAST-E 0015 BAH | 4,8 | 1,5 | 10 | 3,3 | |
| BLAST-E 0022 BAH | 6,0 | 2,2 | 12 | 4,2 | |
| BLAST-E 0037 BAH | 9,5 | 3,7 | 19 | 6,5 | |
| BLAST-E 0055 BAH | 13 | 5,5 | 26 | 9 |
| Velikost B | Trojfázové napájení |
Výstupní proud [A] |
Výkon měniče při 400V [kW] |
Maximální výstupní proud [A] |
Zdánlivý výkon měniče [kVA] |
| BLAST-E 0075 BBH | 380V -15% 480V +5% 45/65Hz |
16,5 | 7,5 | 33 | 11,4 |
| BLAST-E 0110 BBH | 25 | 11 | 50 | 17,3 | |
| BLAST-E 0150 BBH | 31 | 15 | 62 | 22 | |
| BLAST-E 0185 BBH | 39 | 18,5 | 78 | 27 | |
| BLAST-E 0220 BBH | 45 | 22 | 90 | 32 |
| Velikost C | Trojfázové napájení |
Výstupní proud [A] |
Výkon měniče při 400V [kW] |
Maximální výstupní proud [A] |
Zdánlivý výkon měniče [kVA] |
| BLAST-E 0300 BCH | 380V -15% 480V +5% 45/65Hz |
62 | 30 | 125 | 43 |
| BLAST-E 0370 BCH | 76 | 37 | 152 | 53 | |
| BLAST-E 0450 BCH | 90 | 45 | 180 | 63 |
| Velikost D | Trojfázové napájení |
Výstupní proud [A] |
Výkon měniče při 400V [kW] |
Maximální výstupní proud [A] |
Zdánlivý výkon měniče [kVA] |
| BLAST-E 0550 BDH | 380V -15% 480V +5% 45/65Hz |
112 | 55 | 224 | 78 |
| BLAST-E 0600 BDH | 120 | 60 | 240 | 83 | |
| BLAST-E 0750 BDH | 150 | 75 | 300 | 104 |
| Velikost E | Trojfázové napájení |
Výstupní proud [A] |
Výkon měniče při 400V [kW] |
Maximální výstupní proud [A] |
Zdánlivý výkon měniče [kVA] |
| BLAST-E 0900 BEH | 380V -15% 480V +5% 45/65Hz |
180 | 90 | 360 | 126 |
| BLAST-E 1100 BEH | 220 | 110 | 440 | 152 | |
| BLAST-E 1320 BEH | 260 | 132 | 520 | 180 | |
| BLAST-E 1600 BEH | 320 | 160 | 640 | 221 |
| Příslušenství |
| Objednací Kód | Popis |
| BLAST-E OPT 0010 | 7 segmentový displej a klávesnice (standardně dodávaný) |
| BLAST-E OPT 0030 | karta RS 232 |
| BLAST-E OPT 0031 | karta RS 232 + kabel L=1,5m |
| BLAST-E OPT 0040 | karta RS 485 |
| BLAST-E OPT 0041 | karta RS 485 + kabel L=1,5m |
| BLAST-E OPT 0050 | karta CAN BUS s DeviceNet |
| BLAST-E OPT 0060 | karta PROFIBUS DP |
| BLAST-E OPT 0110 | karta Back-UP 24V |
| Program XBLAST |

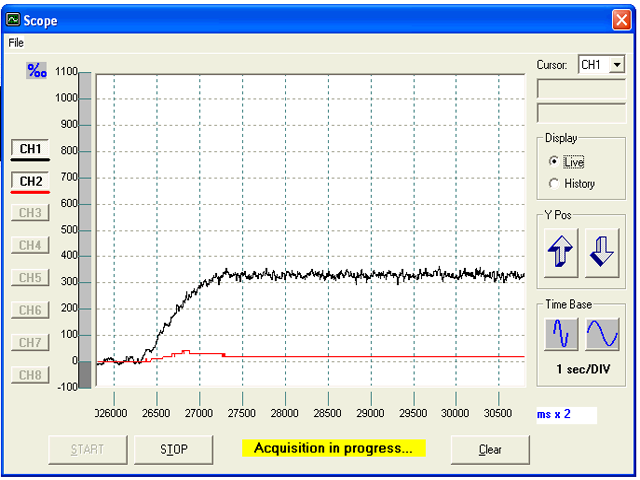

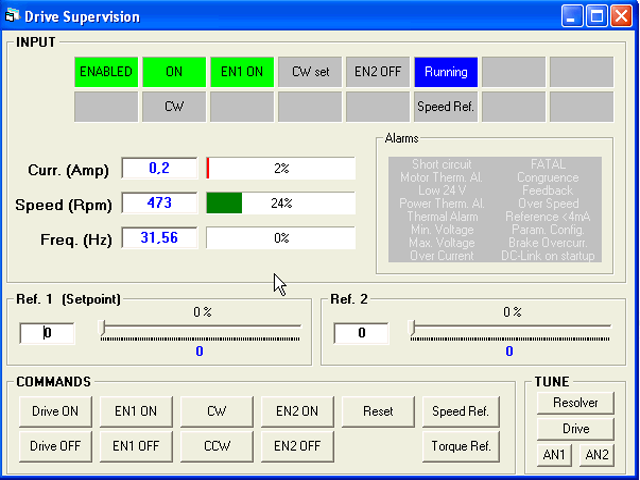

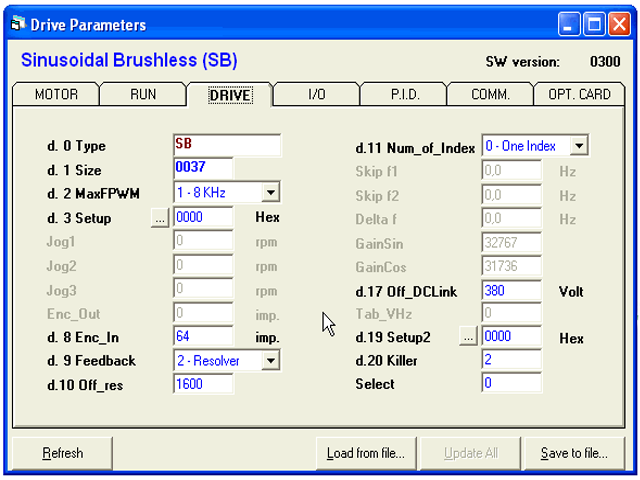

Program XBLAST je dodáván bezplatně k měniči. Pomocí tohoto programu lze měnič programovat, ukládat nastavení na disk do počítače, pomocí funkce "SCOPE" provádět zaznamenávat naměřené hodnoty proudu, otáček, polohy, vstupního signálu, výstupního signálu. Pomocí tohoto programu je také možné ovládat pohon.Více informací v instrukčním a uživatelském manuálu k měniči B
 |
 |
 |
